制冷系统中冷媒的选用
在制冷系统中,冷媒(载冷剂)的主要作用是将制冷系统产生的冷量传递给被冷却介质。冷媒在系统中必须保证具有良好的流动性和防冻、防结冰性能,以保证制冷系统正常运行。
一、冷媒的特点
理想的冷媒应具备的条件如下:
①比热大。在传送一定的冷量时,比热大的冷媒循环量小;
②导热系数大。导热系数大的冷媒在热交换过程中传热效果好,可以选择换热器面积小一些的,节省设备投资;
③黏度和密度小。黏度大的冷媒在管道中的流动阻力增大,密度大会使泵的功耗增加;
④冰点低,挥发性小,冷媒的起始冰点应低于蒸发温度5~8℃,不致使其结冰;挥发性小可减少冷媒的损失,节约运行费用;
⑤腐蚀性小。良好的冷媒不应腐蚀设备、管道和阀件;
⑥不燃、无毒、对人体无刺激、化学性稳定等。
二、常用的冷媒及其应用
常用的冷媒主要有水、盐水、空气、乙二醇、酒精、丙三醇等,近来又有一种新型冷媒: HLM型防腐冷媒。空气的比热很小,所需传热面积很大,只有在采用空气直接冷却时才使用,一般常用于家用空调、冰箱。水的比热较大,但在0 ℃时就会结冰,限制了它的应用,只能用在0 ℃以上的制冷系统中,广泛应用在冷水机组。
盐水有氯化钠水溶液(NaCl)和氯化钙水溶液(CaCl2 )两种。盐水的凝固点随水中盐的含量而变化,可通过盐水的凝固曲线得到凝固点与盐水浓度的对应关系。但是,盐水是有共晶点的,低于共晶点时,浓度越大,凝固点越低;超过共晶点时,凝固点随浓度增大而升高。一般情况下,蒸发温度高于- 16℃时,采用氯化钠水溶液;蒸发温度在-55~-16℃时,采用氯化钙水溶液。盐水溶液的最大缺点是对金属有腐蚀作用。采用盐水溶液作冷媒,必须在盐水溶液中添加重铬酸钠或重铬酸钾作缓蚀剂,减轻盐水溶液对设备、管道的腐蚀。
乙二醇水溶液是目前被广泛使用的一种冷媒,其腐蚀性小,无色、无味、无电解性、无燃烧性,一般在-70~7℃的制冷系统中使用。但乙二醇溶液使用一段时间后受到各种细菌、霉菌的感染,在金属层形成厚厚的霉菌层,腐蚀金属,影响换热;其自身也易被氧化生成酸性物质, 加快腐蚀速度,在蒸发器、换热器和管线中形成蚀垢,影响机组的运行性能,增加运行成本和维修费用,减少设备使用寿命。相对于盐水溶液,乙二醇溶液更好。
酒精的凝固点为- 117 ℃,适用于更低的载冷温度,但酒精具有燃烧性,使用时需采取防火措施。丙三醇(甘油)是极稳定的化合物,其水溶液无腐蚀性、无毒,可以和食品直接接触,但价格较高。有机物冷媒的标准蒸发温度(沸点)均较低,一般都采用闭式循环。温度变化时,有机物冷媒体积会有变化,系统中往往放置膨胀节或膨胀容器。
HLM型冷媒的冰点温度可达到- 100 ℃,主要由缓冲剂、防锈剂、防霉剂、增溶剂、低碳醇组成。HLM型冷媒是无色或浅色透明液体,纯品易燃,稀释后的水溶液不燃,无异味。
三、HLM型冷媒(以HLM-2型冷媒为例)与几种冷媒在相同情况下的物性比较
HLM型冷媒(以HLM-2型冷媒为例)与几种冷媒在相同情况下的物性比较如表1所示。
四、CaC l2 盐水溶液与HLM - 2型冷媒的经济性比较
以平顶山煤业集团开封东大有限公司(以下简称“开封东大公司”)的制冷系统为例, 比较CaCl2水溶液与HLM - 2型冷媒的性能与经济性。开封东大公司制冷系统有3种运行工况:
① -10 ℃系统冷媒流量Q 为300 m3 /h, H为25 m,冷媒贮罐V为35m3;
② -20 ℃系统冷媒流量Q 为320 m3 /h,H为34m,冷媒贮罐V为25m3;
③ -35 ℃系统冷媒流量Q为100 m3 /h, H为38 m,冷媒贮罐V为25 m3。
1、CaC l2 水溶液与HLM - 2型冷媒的性能参数比较

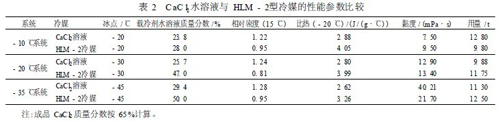

CaCl2 水溶液与HLM - 2型冷媒的性能参数比较见表2。
通过比较可以看出,同等条件下HLM - 2型冷媒的比热、密度、黏度均优于CaCl2溶液。
CaCl2总用量12. 8 + 9. 88 + 11. 3 = 33. 98 ( t),以1 400元/ t计, 1 400 ×33. 98 =4. 76万(元) ,HLM-2型冷媒总用量9. 8 +11. 75 + 12. 5 =34. 05 ( t),以5 500元/ t计, 5 500 ×34. 05 = 18. 73万(元) ,使用HLM - 2 型冷媒比用CaCl2 溶液投资增加了13. 97万元。
2、运行费用比较
以选用IS型离心泵为例计算。使用CaCl2 溶液时, - 10 ℃系统选用IS200 - 150 - 315B, 电机功率37 kW - 4P; - 20 ℃系统选用IS200 - 150 -400B,电机功率55 kW - 4P; - 35 ℃系统选用IS100- 65 - 200,电机功率22 kW - 2P。选用HLM-2型冷媒时, -10 ℃系统选用IS200 -150 -250,电机功率30kW - 4P;-20 ℃系统选用IS200 - 150 - 315A,电机功率45kW - 4P; - 35 ℃系统选用IS125 - 100 - 315,电机功率15 kW - 4P。
3种工况泵运行配电功率相差( 37 + 55 +22) -(30 + 45 + 15) = 24 ( kW ) , 1 年运行费用相差24 kW ×8 000 h / a ×0. 9 ×0. 5 元/ ( kW ·h) =8. 64万(元)。
通过计算对比可以看出,虽然使用HLM-2型冷媒初次投资增加了近14万元,但使用HLM - 2型冷媒每年可节约运行费用6万元。在年之内可收回多投入的资金;而且,采用LM 型冷媒对设备管道无腐蚀, 无污垢, 换热效果较好。使用CaCl2 溶液对系统腐蚀比较严重,运行一段时间后影响换热效果,维修费用高,设备的使用寿命短。
五、结 语
HLM-2 型冷媒是新一代载冷剂,是CaCl2 溶液、乙二醇、酒精等冷媒的替代产品,其性能也较优越,值得在制冷系统中推广。但是应注意冷媒泄漏时对生产物料的性能影响,若HLM型冷媒与生产物料发生反应会影响产品质量,应慎用。
