制冷原理图

时间:2011-03-01 10:57来源:未知 作者:制冷网 点击:

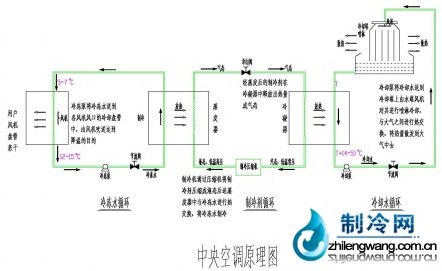

中央空调制冷原理图,空调系统通过三个循环把室内的热量传到室外:冷冻水循环,制冷剂循环,冷却水循环。


  中央空调制冷原理图,空调系统通过三个循环把室内的热量传到室外:冷冻水循环,制冷剂循环,冷却水循环。



制冷原理图

  制冷原理图

  制冷主机:

  制冷主机通过压缩机让制冷剂迅速冷冻循环水,冷冻循环水的温度快速降低(一般经过制冷主机制冷后的水温在7℃左右),这是中央空调冷源提供的地方,通过制冷主机冷冻的冷冻水由冷冻水泵送入空调房间。

  冷冻水泵:

  冷冻水带走制冷剂的冷量后,再到空调系统末端(如风机盘管,空调机组)与空气换热,温度升高后再回到冷水机组内带走制冷剂冷量,这样构成冷冻水循环系统,在这个系统上的泵称为冷冻水泵。

  冷却水泵:

  制冷剂在冷水机组里循环,经过压缩机使温度升高,这时用水将温度降下来,这部分水称为冷却水,冷却水通过冷冷却水泵把制冷主机所产生的热量带走,再经过冷却塔把热量释放到空气中,然后回到冷水机组,这样构成一个冷却水循环系统,在这个系统上的泵是冷却水泵。

  风机盘管:

  风机盘管空调系统是将由风机和盘管组成的机组直接放在房间内,工作时盘管内根据需要流动热水或冷水,风机把室内空气吸进机组,经过过滤后再经盘管冷却或加热后送回室内,如此循环以达到调节室内温度和湿度的目的。

  冷却塔:

  通过冷却水泵将温度较高的水送上冷却塔,通过冷却塔喷头,让水自上而下流动,一方面,通过自然空气带走水中热量;另一方面,通过冷却风机带动空气加速运动,通过空气带走热量的同时加快蒸发,让水温降低。温度降低后的冷却水再次循环进入制冷主机,带走制冷主机产生的废热,如此循环。
