热交换工作原理

时间:2011-04-20 14:06来源:未知 作者:制冷网 点击:
板式热交换机是制冷系统的一部分,板式换热器交换原理图如下:


  板式热交换机是制冷系统的一部分,板式换热器交换原理图如下:

  机组系统其中有加热循环系统(一次网:高温水或蒸汽);被加热循环系统(二次网:供暖、供空调或生活用热水)和补水系统。 加热循环系统:蒸汽(或高温水)通过流量调节阀进入热交换器,经过热交换器生产的凝结水通过疏水阀进入凝结水箱(或高温水放出热量后返回外网回水管路)。被加热系统:循环水经过除污器进入换热器,吸收蒸汽(或高温水)的热量后,进入供暖、空调或生活用热水。补水系统主要由稳压泵、压力控制器构成,系统的补充水可来自软水或凝结水。

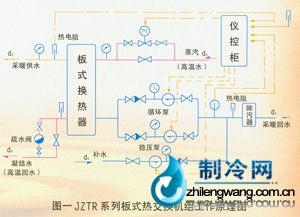

  板式换热器交换原理图:



热交换工作原理图



  板式换热功能特点: 1、变流量调节:根据室外温度选择小流量(75%的全负荷流量的循环泵B)和满流量(全负荷流量的循环泵A)调节方式,变流量调节节约用电达50%以上。 2、质调节:温度控制器根据室外温度调节一次网流量实现供水温度调节;在采暖、空调、生活用热水机组亦可选择温度定值调节,调节温度差+2°C。 3、越限报警:超过设定温度值时发出声光报警,保证安全运行。 4、系统补水:由稳压泵及压力控制器实现自动补水。 5、室外温度及供回水温度采用远传数码显示,更易操作。 6、完善的电气保护。
