风机盘管用在中央空调系统的末端，风机盘管构造如下：

　　风机盘管机组主要由风机、电动机、盘管、空气过滤器、凝水盘和箱体组成，另外还有室内温度自动调节装置，图片如下：

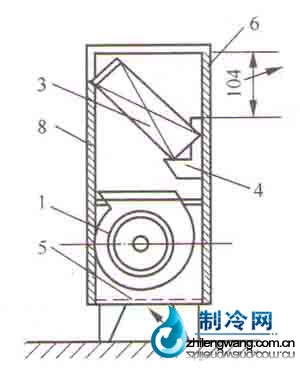

　　立式明装风机盘管

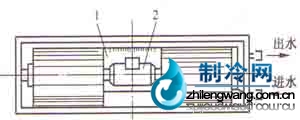

　　立式暗装风机盘管

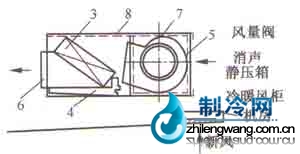

　　卧式安装风机盘管

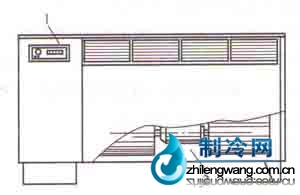

　　卧式明装风机盘管

　　1一盘管; 2—出风格栅; 3-凝水盘; 4一风机; 5箱体:6一空气过滤器; 7一电动机; 8一控制器

　　机组箱体由钢筋架和薄钢板制成，其出风格栅做成固定式或可调式。围护面板可以拆卸，便于检修内部设备。明装机组箱体表面喷有彩漆，与建筑装饰相协调，可兼作室内陈设。出风口位置有上出风和前出风两种。

　　风机的形式为双进风离心式通风机，叶轮用铝板模压成型，噪声低，并由可调速的低噪声电动机驱动。它有高、中、低三挡转速，可以改变风机风量。

　　盘管一般采用翅片式热交换器，铜管套铝片，管片结合紧密，传热性好，在其下方为收集凝结水设有凝水盘。

　　空气过滤器通常设在机组下部或侧部，用于过滤回风中的尘埃。一般用粗孔泡沫塑料作为过滤材料，过滤器做成抽屉式便于进行调换和清洗。
