冷库散热器、蒸发器、铜管、温度控制器、电线、冷库主机等合理的连接安装才能使冷库机组、制冷系统安全稳定的工作。

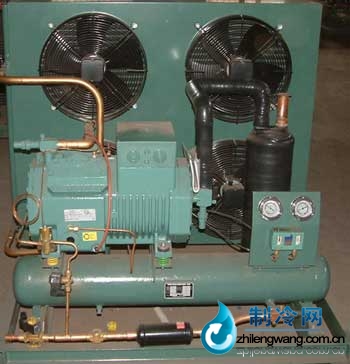

　　冷库机组：


　　制冷系统的安装要点如下：

　　1 冷库机组散热器安装

　　散热器安放位置离冷库机组越近越好，最好在冷库机组偏上位，散热器安装位具备最佳散热环境，吸风口不能对着其它设备出风口，特别是油性气体，出风口不能短路及对着别处窗口(特别是居民窗口)和设备，离地应有 2M 高，安装水平牢固。

　　2 冷库机组安装

　　冷库机组位置离蒸发器越近越好，且易维修，散热良好，如外移需安装遮雨棚，冷库机组位四角需要安放防震垫片，安装水平牢固，不易被人碰着。

　　3 冷库机组铜管排放

　　所有铜管需分别穿保温管与同方向电线一起用空调扎带一起包扎好，尽量走直管线并分段固定。

　　4 电线排放

　　所有电线除用空调扎带扎好外，需用波纹软管或走线槽穿管保护，温度显示导线尽量不与电线靠在一起排线。

　　5 冷库制冷系统连接

　　因冷库机组的冷凝器、蒸发器在厂里都经过打压密封，因此开封时，都应有压力，可查是否有漏，出厂铜管应两头有封尘措施，施工时也要注意随时密封，以防水灰尘进入管内，冷凝器→冷库主机→蒸发器，铜管连接以焊接方法，接口牢固美观。

　　根据各用电电器性能配置导线，导线线径达到要求，接头牢固，需保护穿管则不能省，接电正确。导线进蒸发器接线盒孔，需硅胶密封，接灯如是 36V 电以上则需接地线，冷库机组电柜内进电需三相五线制，要有可靠接地。

　　冷库机组温度控制器固定在冷库天板上，探头与温度显示探头一齐穿入冷库内蒸发器回风口，且悬空，冷库机组化霜温度控制器也固定在天板上，探头另穿孔入冷库内蒸发器回风口，探头插入翅片中(不能靠近电热管)。

　　如冷库天板上无法上人，则把温控及化霜温控固定在冷库内蒸发器后一角，所有接线处密封，其它同上。

　　平衡孔(均压阀)，不要装在显眼处及出风口立板上，高度为冷库立板上部下来 200MM 开孔。

　　所有贯穿冷库库板的部件，冷库库板与部件缝隙需用密封胶密封。
